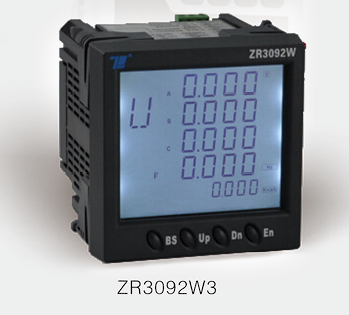

    ZR3092W3多功能電力儀表

    詳情內容
    content details

    多功能網絡電力儀表
    ★ 性能特點★ 技術指標
    ● 高精度測量三相電壓、三相電流、有功功率、無功功率、
     視在功率、功率因數、頻率等電參量。
    ● 正反向有功/無功電能計量。
    ● 提供數碼管或液晶顯示,本地數據查詢。
    ● 菜單直觀,按鍵操作簡單。
    ● 電流、電壓變比可編程。
    ● 支持RS-485通訊,Modbus-RTU協議。
    ● 支持開關量輸入、開關量輸出、模擬量變送輸出、電能
      脈沖輸出。
    ● 安裝方便,接線簡單,工程量小。
    ● 寬范圍交直流通用電源:AC/DC 80V~270V。
    ● 可完成SCADA、PLC中多種通訊軟件的組網。
    測量精度
    ● 電壓     0.5級
    ● 電流     0.5級
    ● 有功功率   0.5級
    ● 無功功率   0.5級
    ● 功率因數   0.5級
    ● 頻率     ±0.02Hz
    ● 有功電能   0.5級或1級
    ● 無功電能   1級或2級
    信號輸入
    ● 接線方式   三相四線、三相三線
    ● 額定電壓   AC57.7V、AC100V、AC220V、AC380V
    ● 額定電流   AC 1A、AC 5A
    ● 過負載    電壓:1.2倍(持續),2倍/1秒(瞬時)
             電壓:1.2倍(持續),10倍/5秒(瞬時)
    ● 功耗     電壓:<1VA/相,電流:<0.4VA/相
    ● 阻抗     電壓:>300kΩ,電流:20mΩ
    ● 頻率     45-65Hz
    輔助電源
    ● 工作范圍   AC/DC:85V-265V
    ● 功耗     <4VA
    功能模塊
    ● 通訊接口   支持1路RS-485通訊
             Modbus-RTU協議
             波特率:600~9600bps,默認9600bps
    ● 開關量輸入  支持4路干結點輸入
    ● 開關量輸出  支持2路繼電器輸出
            容量:AC 250V/5A,DC 30V/5A
    環境
    ● 工作溫度   -10℃~+55℃
    ● 存儲溫度   -25℃~+70℃
    ● 相對濕度   ≤90%,無腐蝕氣體場所
    ● 海拔     ≤2500m
    安全
    ● 絕緣電阻   >100MΩ
    ● 光流耐壓   AC 2kV
    電磁兼容性能
    靜電放電        4級
    ● 電快速瞬間變脈沖群 4級
    ● 浪涌(沖擊)     4級
    外形尺寸
    ● 面框尺寸    1201×20;80×80;96×96
    ● 開孔尺寸    111×111;77×77;91×91






    ★ 規格選型
    功能型號實進測量電能計量開關量
    輸入
    開關量
    輸出
    變送輸出通訊
    接口
    顯示方式面板尺寸
    (mm)
    三相
    電壓
    三相
    電流
    有功
    功率
    無功
    功率
    功率
    因數
    頻率有功
    電能
    無功
    電能
    ZR2080W31三排
    LED
    80×80

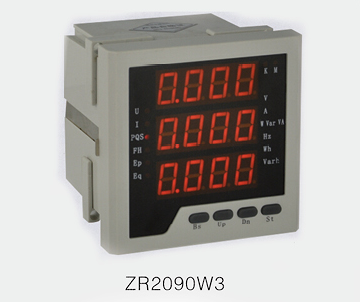

    ZR2090W31-2196×96
    ZR2012W31-21120×120
    ZR2080W3Y1字段
    LCD
    80×80
    ZR2090W3Y1-2196×96
    ZR2012W3Y1-21120×120
    ZR3092W342196×96
    注:開關量輸入、開關量輸出、變送輸出、通訊都是為選配功能。

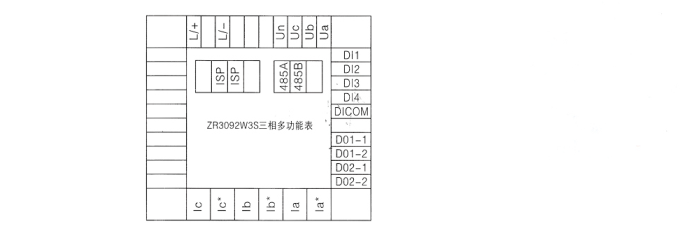

    ★ 端子排列圖
    (注:如與儀表殼體上接線圖不一致,請以儀表殼體上為準)
