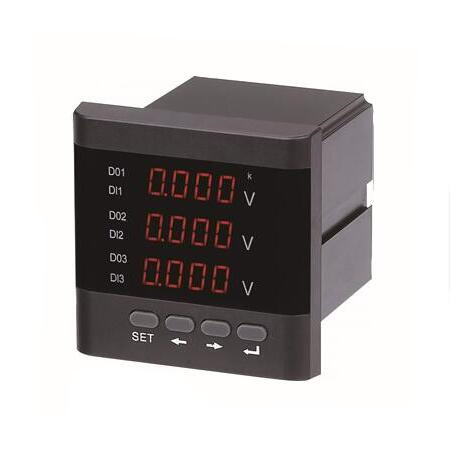

    ZR2090W3數碼多功能儀表

    詳情內容
    content details

    ★ 適用范圍
      ZR2000系列可編程電力儀表主要適用于電站、電氣開關柜以及各種電氣設備測量或指示線路中的交/直流電壓、交/直流電流、頻率、單/三相有功功率、單/三相無功功率、單/三相功率因數等各種電參數。具有測量精度高、讀數清晰、方便、無視角誤差、可任意角度安裝、抗震、抗外磁場干擾等特點,是原指針式儀表的理想替代品。

    ★ 功能特點
    ◎ 可實時測量電力線路中各種電量參數,按需要既可測量顯示單個參數,也可同時測量多個參數。
    ◎ 品種、規格齊全,有多種外形尺寸,多個系列化的產品,所有儀表均按照標準尺寸設計,兼容性強,維修更方便。
    ◎ 卡式安裝方式取代傳統螺釘安裝方式,安裝簡單、方便、牢固、SMT生產工藝,軟件生產校準。
    ◎ 智能化、模塊化設計方式,互感器倍率任意設定,功能模塊可自由組合,提高用戶使用靈活性。
    ◎ 網絡化設計方案,可與各種電力網絡遠程監控系統輕松對接。

    ★ 電流、電壓數顯表選型命名及意義
    \
     多功能數顯表選型命名及意義\
    ★ 應用典型選型表
    柜子類型規格型號儀表尺寸(mm)測量功能備注


    ZR3092W
    (液晶顯示)
    96×96電力網絡中全部電量參數:
    三相電流、三相電壓,
    有功功率、無功功率,
    功率因數、頻率,電度
    諧波檢測等
    模擬量4-20mA輸出(可選)
    開關量輸出(可選)
    RS485接口(可選)
    Y:普通液晶表
    W+:諧波液晶表
    ZR2090W
    ZR2090WY
    ZR2080W80×80
    ZR2080WY
    ZR2012WY120×120
    ZR3092W+96×96





    (GGD,CCK等)
    ZR2090A(V)面框 96×96
    開孔 91×91
    單相電流(電壓)可選項:
    Y:液晶顯示
    S:RS-485通訊
    K:上下限報警輸出
    B:4-20mA輸出
    ZR2090A3(V3)三相電流(電壓)
    ZR2090A3(V3)Y液晶顯示三相電流(電壓)
    ZR2090A(V)K單相電流(電壓)、上下限報警輸出
    ZR2090A3(V3)K三相電流(電壓)、上下限報警輸出
    ZR2090A(V)B單相電流(電壓)、4-20mA變送輸出
    ZR2090A3(V3)B三相電流(電壓)、4-20mA變送輸出
    ZR2090Z-AV3三相電流、三相電壓組合
    ZR2080A(V)面框 80×80
    開孔 77×77
    單相電流(電壓)
    ZR2080A3(V3)三相電流(電壓)
    ZR2070A(V)面框 72×72
    開孔 67×67
    單相電流(電壓)
    ZR2070A3(V3)三相電流(電壓)
    ZR2012A(V)面框 120×120
    開孔 111×111
    單相電流(電壓)
    ZR2012A3(V3)三相電流(電壓)
    ZR2012Z-AV3三相電流、三相電壓組合
    出線抽屜柜
    (GCK)
    (MNS)等
    ZR2020A(V)面框 48×48
    開孔 45×45
    單相電流(電壓)
    ZR2020A2三相電流
    ZR2070A(V)面框 72×72
    開孔 67×67
    單相電流(電壓)
    ZR2070A3(V3)三相電流(電壓)
    出線計量柜ZR5090-0
    96×96
    單相有功電度RS-485通訊
    ZR5090-1三相三線有功電度
    ZR5090-2三相三線無功電度
    ZR5090-3三相四線有功電度
    ZR5090-4三相四線無功電度
    無功
    補償柜
    ZR3092W96×96全部電量參數和電能RS-485通訊,4路開關量輸入
    ZR2012W120×120
      數字式測控電力儀表是針對電力系統、工礦企業等電力測控需求而設計的系列產品。能高精度的測量許多常用的電力參數,如三相電壓、三相電流、三相電壓電流組合、三相有功功率等,并且帶四路開關量輸入測量功能(實現“遙信”)和2路繼電器輸出功能(實現“遙控”)帶RS-458數字接口,采用標準MODBUS-RTU協議實現遙測功能,變比通訊參數可通過儀表表面按鍵編程設置,使用靈活方便。

    ★ 功能型號速查表

    產品型號外形代號(代號具體詳見外形尺寸表)附加功能上下限接線方式
    2030607080901216通訊S變送B報警K三相三線三相四線
    電流表ZR20□A□

    ZR20□A3□





    ZR21□A□




    ZR21□A3□








    ZR22□A□


    電 壓 表ZR20□V□

    ZR20□V3□



    ZR21□V□




    ZR21□V3□






    ZR22□V□

    頻率表ZR20□F□



    ZR21□F□




    有功表ZR20□P□




    無功表ZR20□Q□




    功率因數表ZR20□H□




    多功能表ZR20□W□

    多功能組合表ZR23□Z□


    ★ 技術指標

    指標
    精度等級0.5、0.2級,頻率表0.1級
    顯示四位LED顯示
    輸入電源標稱輸入電流AC1A、AC5A、DC20mA等;電壓AC100V、AC220V、AC380V、DC75MV等
    過 量 程持續:1.2倍,瞬時:電流10倍(5秒),電壓2倍(10秒)
    頻 率50/60Hz±10%
    輔助電源AC220V±10%或AC/DC 85~265V
    功 耗≤4
